污水流量計對安裝點和安裝方法的要求及維護

選擇正確的安裝點和安裝方法是使用好污水流量計的關鍵，若安裝失誤，不但會影響測量精度，還會影響流量計的使用壽命，甚至會損壞流量計。
1.1 直管段要求
為保證污水流量計的測量精度，儀表所在的上下游管段內壁應清潔，無明顯凹痕、積垢和起皮等現象。

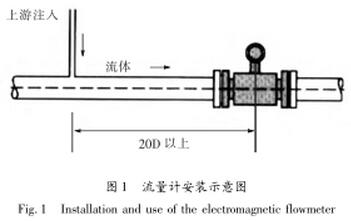

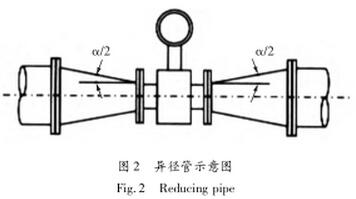

流量計安裝位置上下游直管段一般遵循前十后五原則，要求前直管段不小于10D，后直管段不小于5D；若在上游管段處有其他化學物質注入的情況下，極易導致電導率的不均勻性，流量計應盡量遠離主入口至少20D處(如圖1)；若污水流量計上下游采用異徑管時，異徑管中心錐角α應小于15°(如圖2)。

2.2 安裝注意事項
(1)污水流量計表體上的箭頭所指方向為流體的正方向。
(2)傳感器盡量避免在架空的非常長的管道上安裝傳感器，若不得已安裝時，必須在傳感器上下游2D處分別設置管道緊固裝置，以防止較大的震動；
(3)測量電極的軸線近似于水平方向(如圖3)。

(4)傳感器應安裝于管內任何時候均充滿流體的地方，以免在管內無液體時出現指針不在零位的錯覺。一般傳感器的安裝方向不限，以流體流過電極不形成氣泡造為原則。

(5)測量固液兩相流體時，傳感器*好垂直安裝，且流體自下而上流動。這樣能避免水平安裝時襯里下半部分磨損嚴重。

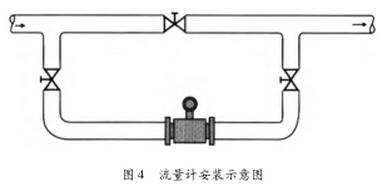

(6)安裝在工藝不允許流量中斷的管道時，應考慮儀表的清洗和維護，應安裝旁通管道(如圖4)。

(7)應在傳感器的下游安裝控制閥和切斷閥，不應安裝在上游。
(8)流量計絕對不能安裝在泵的進口處，應安裝在泵的出口處。
(9)在污水流量計的附近加負壓防止閥，打開閥門，以防止傳感器內形成負壓，以導致襯里與金屬導管剝離，引起電極泄露。
(10)管道內徑應與表體內徑保持一致，以避免由節流產生漩渦流現象。安裝環境應遠離強磁場設備以防干擾，應盡量安裝在干燥通風避免陽光直射處，不宜在潮濕、易積水的地方。
(11)安裝聚四氟乙烯襯里的流量計時，連接兩個法蘭的螺栓在擰緊時應注意均勻用力，否則容易壓壞聚四氟乙烯襯里，*好應力矩扳手。
(12)當管道內流速偏低，工藝流量又較穩定，為滿足儀表對流速范圍的要求，在儀表部分局部提報流速，可選擇流量計口徑小于工藝管道，并在流量計的前后加接異徑管。為了在安裝異徑管后不過多影響流場分布，不影響污水流量計的精度，要求異徑管的中心錐角α不大于15°，越小越好。這樣可把異徑管視為直管段的一部分。
1.3 儀表接地
傳感器的信號較微弱，一般為2.5mV～8mV，尤其是當流量很小時，只有幾微伏，因而在使用時要特別注意外來干擾對其測量精度的影響。所以安裝時傳感器的外殼、屏蔽線、測量導線、傳感器兩端的管道均需接至單設的接地點，以免因電位不等而引入附加干擾，同時避免附近有大電機、大變壓器等磁源的干擾。下面簡單介紹接地環接地方法。

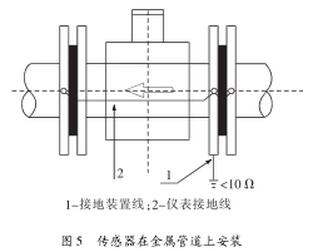

(1)傳感器在金屬管道上安裝(金屬管道內壁沒有絕緣層)，如圖5。

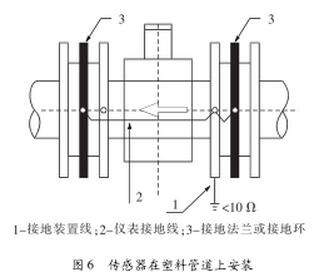

(2)傳感器在塑料管道上或在絕緣襯里的管道上安裝時，如圖6，傳感器兩端必須安裝接地環或接地法蘭。使管內流動的被測介質與大地短路，具有零電位，否則污水流量計無法正常工作。

(3)傳感器在陰極保護管道上安裝時，必須在傳感器的兩端安裝接地環(或接地法蘭)。因為有陰極保護的管道和地之間有一定的電位差，因此被測介質有很高的共模接地電位，所以傳感器必須使用接地環，否則污水流量計無法正常工作。
(4)接地環接地要注意的問題，一是接地環要裝在流量計的兩側端面上，它們必須與連接管道的法蘭絕緣；二是儀表兩側連接管的法蘭應該用截面積為16mm²的銅導線繞過傳感器相連，使陰極保護電位與流量計之間的隔離；三是法蘭連接螺栓必須絕緣，應使用絕緣材料制造的襯套和墊圈。
2.污水流量計的使用維護
(1)污水流量計在正式運行前，接通電源后應在傳感器充滿介質的靜止狀態下調零。
(2)使用電源時，傳感器的二次表需使用同一相線，以免檢測和反饋信號相位120°，造成儀表無法正常工作。
(3)傳感器管內壁沉積垢層要定期清理，以防電極短路，尤其被測介質是海水、原水等，在管壁上容易沉積污垢。因此要求對流量計進行清洗，特別是在電極區域內。周期一般為1a，根據儀表使用情況而定。始終保持儀表的導管內絕緣襯里良好狀態，以免酸、堿、鹽等腐蝕，導致儀表無法檢測。在大口徑流量計附近的管道上增設人工孔，管道排空時，以便清洗人員通過人工孔進入流量計清洗。
(4)當傳感器接地不良時，污水流量計的抗電磁干擾能力會明顯下降，需定期檢查接地是否良好。
(5)當信號電纜破損時，應及時更換，若無條件更換電纜，須做好破損處接頭處理。在接頭處焊接好，并做好絕緣防潮工作，以避免信號線絕緣下降而影響流量計的工作。
