磁翻板液位計的組成及特點

磁翻板液位計廣泛應用于水、鹽酸、硫酸、硝酸、工業(yè)廢水、藥液等各種液位的測量。那么磁翻板液位計是如何工作的？其結構又是怎樣的呢？本文擬結合磁翻板液位計的原理及結構圖介紹如下。

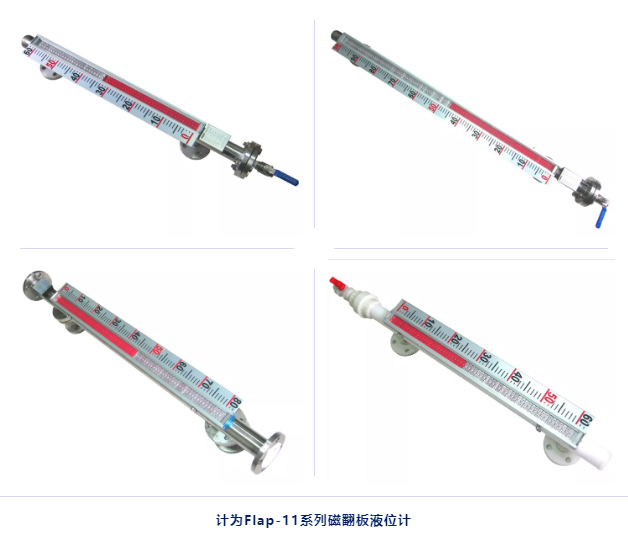

計為Flap-11系列磁翻板液位計

磁翻板液位計是基于連通器和磁性耦合原理實現液位實時測量的。當被測容器中的液位升降時，浮筒內的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°，翻片兩面分別涂有不同的顏色（通常為紅色和白色），以指示液位的位置。一般地，當容器內液位上升時，翻片由白色轉變?yōu)榧t色，當容器內液位下降時，翻片由紅色轉變?yōu)榘咨甘酒鞯募t白交界處即為容器內液位的實際高度，從而實現液位的準確測量。

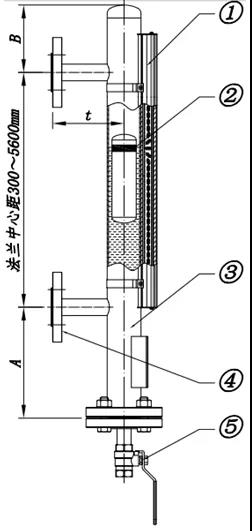

磁翻板液位計組成圖如下：

在上面的磁翻板液位計組成圖中：

①為指示器，也稱做顯示面板，指示器起著就地顯示的作用，方便遠距離觀察液位的實際情況，指示器一般與浮筒捆綁在一起，方便安裝。

②為磁浮子，磁浮子位于浮筒里面，與被測液體直接接觸，當被測容器中的液位升降時，磁浮子也隨之升降，從而指示當前的液位。磁浮子根據不同的液體密度有不同的選擇，同時根據不同的液體酸堿性有不同的材質選擇。

③為浮筒，浮筒通過過程連接與被測容器連接在一起，從而形成連通器，實現液位的測量，浮筒的材質根據不同的液體性質有不同的選擇，例如不銹鋼304、316L、內襯、PVC等等。

④為連接法蘭，過程連接法蘭是浮筒與被測容器之間的連接小管上的緊固件，根據不同的液體性質，不同的工況，有不同的壓力和直徑選擇。兩個連接法蘭之間的距離為磁翻板液位計的測量量程。

⑤為排污閥，排污閥是浮筒下面的配件，當磁翻板液位計需要清洗或調試時，能夠起到關鍵作用。

眾所周知，液體具有流動性，地球對這個地球上的液體具有吸引力，和壓強的原理，連通器原理應運而生，磁翻板就是根據連通器的原理制作而成。磁翻板液位計結構基于旁通管原理，主導管內的液位和容器設備內的液位高度一致，根據阿基米德定理，磁性浮子在液體中產生的浮力和重力平衡浮子浮在液面上，當被測容器中的液位升降時，液位計主導管中的轉浮子也隨之升降浮子內的永久磁鋼通過磁耦臺驅動指示器內的紅白翻柱翻180°，當液位上升時翻柱由白色轉為紅色當液位下降時羽柱由紅色轉為白色指示器的紅，白界位處為容器內介質液位的實際高度從而實現液位的指示。

主要技術參數

正常工作條件：

環(huán)境溫度：-20～80℃;

相對濕度：5%～100%(包括直接濕);

環(huán)境壓力：86kPa～108kPa;

測量范圍：0～12米(超過6米時，使用法蘭連接 );

顯示精度：±10mm;

介質壓力：1.0、2.5、4.0、6.4、10.0、16.0MPa;

介質溫度：-120～450℃(類型可選);

介質密度：≥.0.5g/cm3;

介質粘度：≤0.05Pa·S;

接液材質：不銹鋼304、不銹鋼316、Ti等;

過程連接：按用戶所需，有多種選擇;
