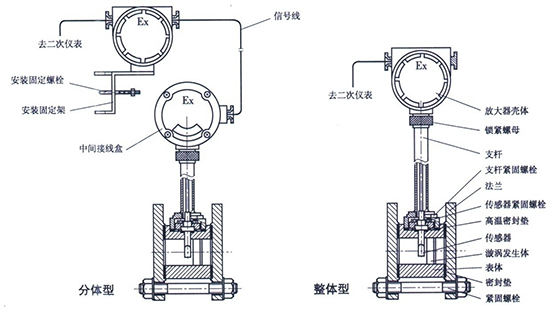

渦街流量計的結構組成圖
渦街流量計由傳感器和轉換器兩部分組成。傳感器包括旋渦發生體（阻流體）、檢測元件、儀表表體等；轉換器包括前置放大器、濾波整形電路、 D / A 轉換電路、輸出接口電路、端子、支架和防護罩等。近年來智能式流量計還把微處理器、顯示通訊及其他功能模塊亦裝在轉換器內。
（1）旋渦發生體
旋渦發生體是檢測器的主要部件，它與儀表的流量特性（儀表系數、線性度、范圍度等）和阻力特性（壓力損失）密切相關，對它的要求如下。
1）能控制旋渦在旋渦發生體軸線方向上同步分離；
2）在較寬的雷諾數范圍內，有穩定的旋渦分離點，保持恒定的斯特勞哈爾數；
3）能產生強烈的渦街，信號的信噪比高；
4）形狀和結構簡單，便于加工和幾何參數標準化，以及各種檢測元件的安裝和組合；
5）材質應滿足流體性質的要求，耐腐蝕，耐磨蝕，耐溫度變化；
6）固有頻率在渦街信號的頻帶外。
已經開發出形狀繁多的旋渦發生體，它可分為單旋渦發生體和多旋渦發生體兩類。三角柱形旋渦發生體是應用廣泛的一種，為提高渦街強度和穩定性，可采用多旋渦發生體，不過它的應用并不普遍。
（2）檢測元件
渦街流量計檢測旋渦信號有 5 種方式。
1）用設置在旋渦發生體內的檢測元件直接檢測發生體兩側差壓；
2）旋渦發生體上開設導壓孔，在導壓孔中安裝檢測元件檢測發生體兩側差壓；
3）檢測旋渦發生體周圍交變環流；
4）檢測旋渦發生體背面交變差壓；
5）檢測尾流中旋渦列。
根據這 5 種檢測方式，采用不同的檢測技術（熱敏、超聲、應力、應變、電容、電磁、光電、光纖等）可以構成不同類型渦街流量計。
（3）轉換器
檢測元件把渦街信號轉換成電信號，該信號既微弱又含有不同成分的噪聲，必須進行放大、濾波、整形等處理才能得出與流量成比例的脈沖信號 . 不同檢測方式應配備不同特性的前置放大器。
（4）儀表表體
儀表表體可分為夾持型和法蘭型。
