v錐流量計技術參數
點擊次數：3208 發布時間：2021-04-25 06:10:17
技術說明
1.管體采用無縫隙整體TP304（20#）+PTFE（聚四氟乙烯）襯里。
2.PTFE（聚四氟乙烯）襯里，采用內模成型，整體燒結技術成型，保證襯里的致密性和與TP304（20#）管壁的粘合度，確保在運行中正常情況下，不出現襯里鼓泡和起層，也不會導致HC1和C1離子滲入TP304（20#）表面，對管道造成腐蝕。
3.錐體采用整體PTFE加工而成，確保在運行中錐體的耐腐蝕性及表面結構不變，使測量信號保持長期穩定。
4.金屬管壁設計可以保證錐形流量計良好的承壓性。
5.取壓法蘭規格及技術要求：DN50 F304（20#）+PTFE RF SO（WN）。

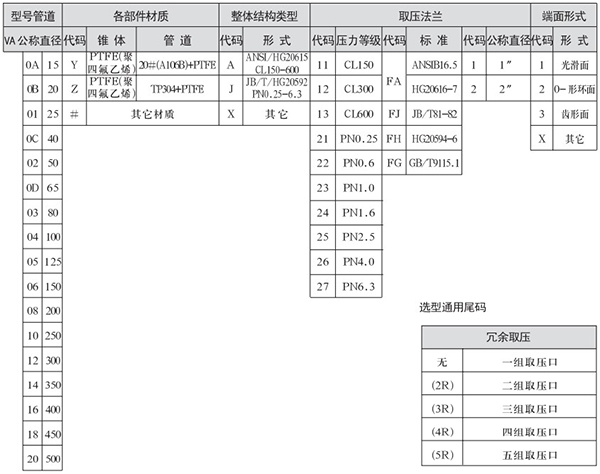

1、防腐式錐形流量計（VA）選型
2、方管錐形流量計（VP）
節流元件為相似形方錐，為測量方形（正方和矩形）管道內介質的流量而專業設計。
非常適合電廠或爐風量測量，無需直管段、能測低流速，精度高，測量穩定，是理想解決方案。

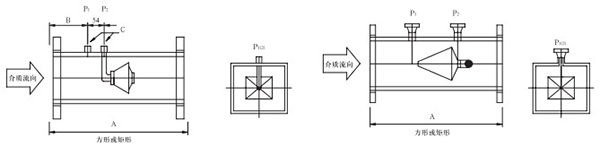

外形圖

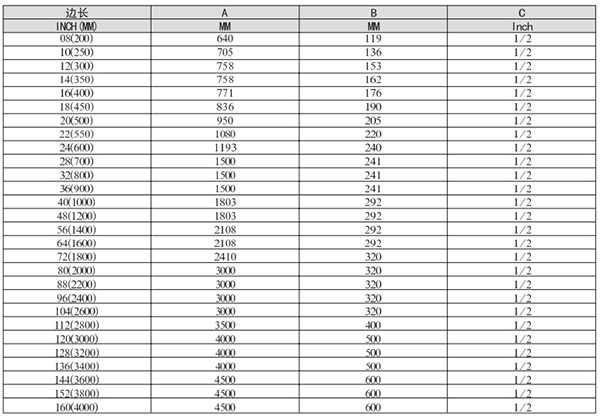

尺寸表

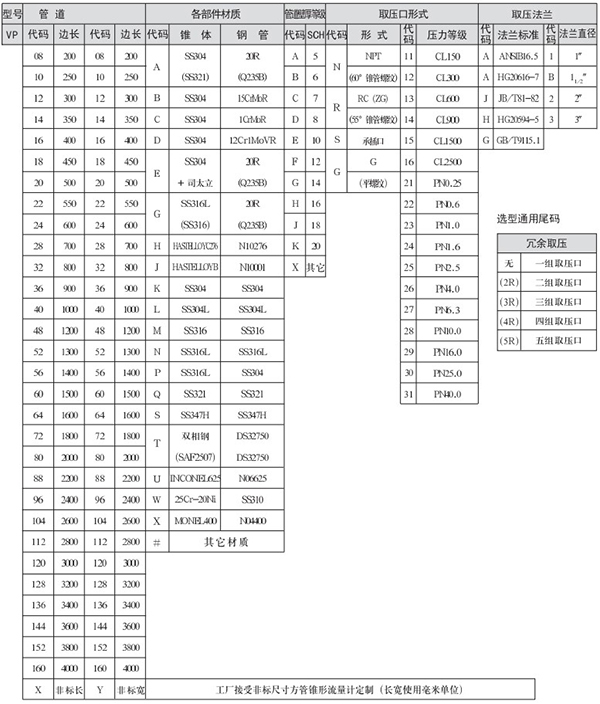

3、方管錐形流量計（VP）選型
4、管道對夾式連接（VH）
連接法蘭標準：ANSIB16.5/HG20617 JB/T82/HG20595
連接法蘭壓力等級（CL/MPa）:150-2500/2.0-42.0、PN0.25-25.0
適用于測量小直徑高流速管道中介質的流量
特點：1.安裝時無需焊接。2.錐體可以更換。

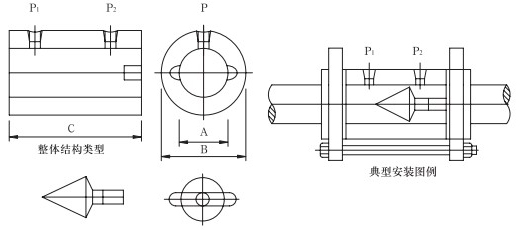

外形圖

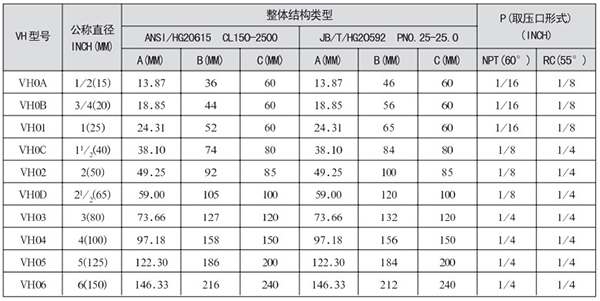

尺寸表
其它管徑、長度和螺紋孔徑也可以設計制造。

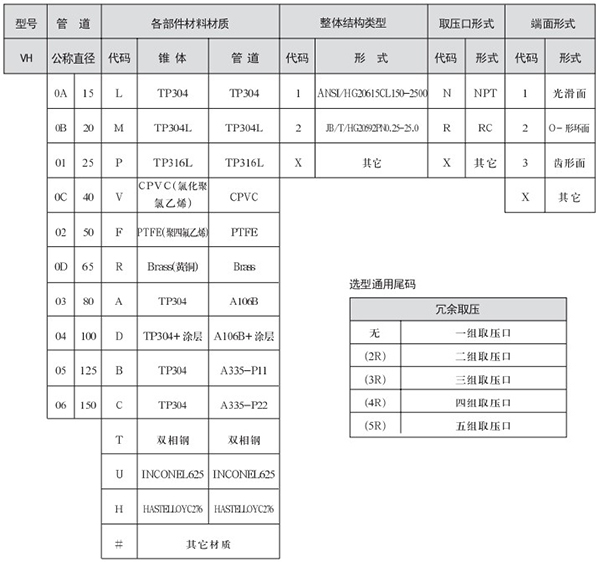

5、管道對夾式連接（VH）選型
