外貼式超聲波液位計工作原理
點擊次數：3553 發布時間：2021-08-07 00:59:21
1、外貼式超聲波液位計的原理
外貼式超聲波液位計是一種利用聲納測距原理，并采用微振動分析技術，從容器外測量液位的新型液位儀表。
聲納測距原理：由吸附在儲罐底部的液位探頭發射聲波，穿透罐壁并在液體內傳播，當聲波到達液面時，會被反射一部分形成回波，回波信號到達罐底，穿透罐壁，被液位探頭接收，并傳至液位計主機內。根據發射和接收到回波的時間差，計算出液位高度。
微振動分析技術：實際生產中工況復雜，罐型不同；罐內有內件、盤管；工藝介質黏稠、含雜質；溫度變化等。這些因素會產生很多干擾信號，讓液位探頭接收到的回波信號變復雜，微振動分析技術會自動判斷正確的液位信號，很好地解決回波干擾問題。
自動校準功能：當液體的溫度、成分發生變化時，會對聲納信號在液體里的傳播速度產生影響，帶來測量誤差。為確保儀表測量精度，可在容器內加裝校準器，用校準探頭測量校準器內液柱的長度（校準器長1m），得到聲納在液體里的實際傳播速度，在液位計主機內對液位的測量結果進行補償修正，消除液體溫度和成分變化對測量精度的影響。
2、外貼式超聲波液位計的組成

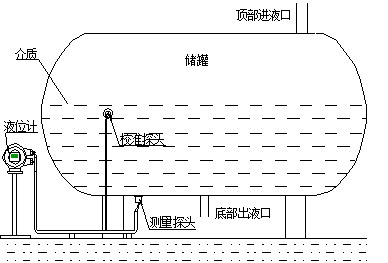

外貼式超聲波液位計由液位探頭、校準探頭和液位計主機三部分組成，針對不同場合，還可設置校準器、轉向器、探頭安裝座、儀表保護箱等組件。
液位探頭直接吸附在罐底的外壁上，負責發出聲納和接收回波。校準探頭在罐體外壁的安裝形式同液位探頭。轉向器一般用于罐底無法安裝液位探頭的工況，將液位探頭安裝在罐體側面，再通過轉向器將聲波反射到液面。液位計主機安裝在被測容器旁，將檢測信號進行接收、分析和計算后，轉變成4~20mA標準模擬量信號，傳輸DCS進行集中顯示，也可提供MODBUS、TCP等通訊方式。
