電磁流量表安裝直管段要求

電磁流量表直管段要求有哪些，下面就來介紹一下電磁流量表的安裝要求，一般都是根據安裝規范來執行。

⑴流量計安裝位置按現場實際需要進行，但電極軸線必須近似水平。

⑵測量管在所有工作時間必須完全注滿。

⑶被測介質流動方向應于流量計上的箭頭所指方向一致。

⑷為了安裝、維護方便，在管線連接處確保有足夠的安裝空間。

⑸管線如有振動，在流量計的兩邊應有支撐管線的支座。

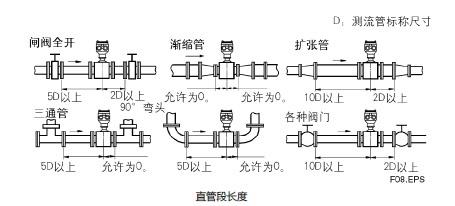

⑹入口直管段≥DN×5長，出口直管段≥DN&×2長（DN為流量計公稱通徑），從電極軸線開始測量。

⑺大尺寸測量管，DN＞200（8"），為了有利于安裝，可采用整流器，這樣可縮短直管段的長度。

⑻如流體有渦流與流場畸變；可增加入口與出口處直管段長度或安裝整流器。

⑼在安裝流量計的附近，應避免強電磁場。

⑽通常不需要零設定，如需設定，在完全注滿介質的測量管中，應建立“零”流速。所以應在下游或上游安裝切斷閥。

⑾不同液體的混合介質，在混合點的下游，*小DN×30（DN為流量計公稱通徑），安裝流量計，否則顯示不穩定。

電磁流量表安裝建議

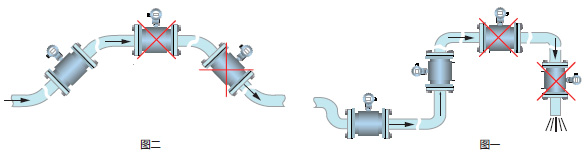

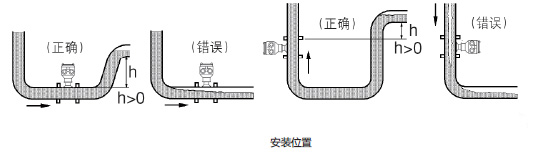

⑴為了避免由夾附氣體引起的測量誤差，請觀察如下安裝方法：見圖-1，錯誤安裝—裝在管線走向*高點（在測量中容易聚集空氣泡）。

⑵在水平管線上，流量計除水平安裝外，還可安裝在稍稍上升的管線區。 見圖-2

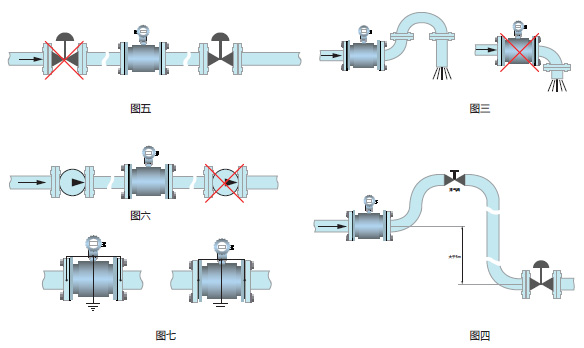

⑶對用于引入或排放的管線，流量計應在管線的低區段安裝。 見圖-3

⑷管線落差高度超過5m，應在流量計的下游安裝排氣閥（防止真空）。見圖-4

⑸長管線上安裝流量計應在流量計的下游安裝控制閥和切斷閥（防止真空）。 見圖-5

⑹裝有泵的管線，決不能在泵抽吸側安裝流量計（防止真空） 見圖-6

⑺流量計殼體必須與大地相連，見圖-7，否則對信號有較大干擾，會影響測量精度。

電磁流量表使用注意事項

流量計安裝后，一般經以下步驟可正式使用。

⑴安裝檢查：檢查管線安裝是否正確，各連線是否正確可靠，特別是接地線。

⑵通電預熱：通電后，預熱20分鐘，儀表一般就能正常測量。

⑶零點跟蹤：為保證精度，需要進行零點跟蹤。電磁流量表的測量管充滿液體并確定液體靜止后，就可以進行零點校準，然后保存（確認）。

根據現場具體情況來定。

⑷參數設定：用戶根據使用需要，可做必要的參數設定。但隨意改動各種出廠設定值，有可能造成儀表測量誤差或不能正常工作。

⑸根據介質粘附程度，應定期清理流量計內壁和電極，并注意勿使襯里與電極受損。
