dn400電磁流量計安裝尺寸表
點擊次數：2145 發布時間：2021-12-15 09:34:08

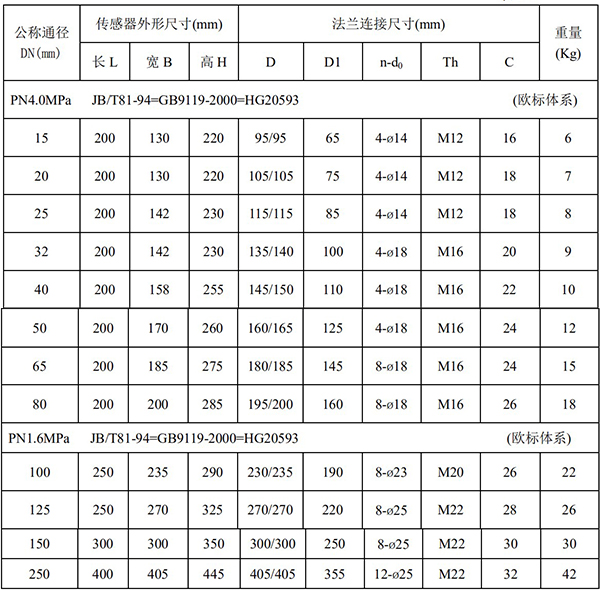

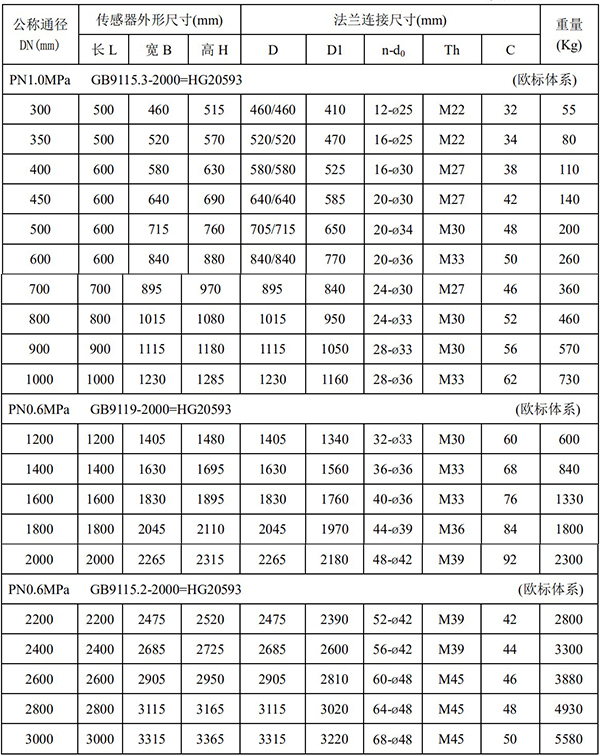

dn400電磁流量計外形和安裝尺寸，見表 2-4
注：除表 2-4 標準連接尺寸和公稱壓力以外，可依據用戶要求，根據用戶實際安裝位置尺寸，管道公稱壓力進行非標準設計和制造。
轉換器的結構和外形尺寸(詳見轉換器部分)

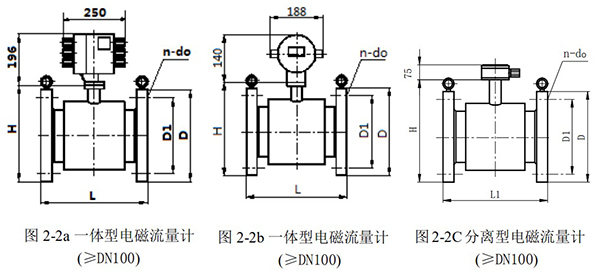

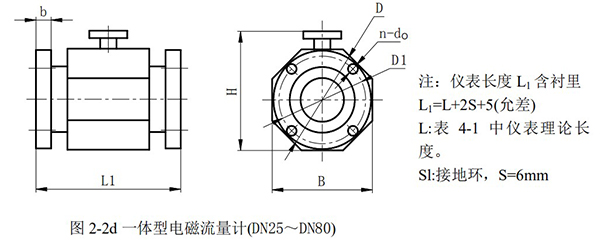

dn400電磁流量計（含傳感器）外形及連接尺寸（見圖 2-2，表 2-4）
常用規格dn400電磁流量計外形尺寸和法蘭連接尺寸
