超聲波流量計在線校準方法

點擊次數：1891 發布時間：2024-04-29 10:42:18

現場校準無法達到實驗室的檢定條件和環境，因此存在著諸多影響現場校準的不利因素，如何安裝標準表，使得測量在符合各方面要求的條件下正常進行，在有限的環境中避開不利因素，提高測量的準確性，得到真實有效的測量數據，是超聲波流量計在線校準的關鍵。這里依據一些在線校準的經驗，主要歸納總結為以下幾個點:

(1) *先要選擇內部流體為滿管的管段，管段材質均勻質密、易于超聲波傳輸，如水平管段，垂直管段需要水流方向向上。

(2) 選點很重要，不滿足直管段要求會存在氣泡和擾動流。安裝距離應選擇上游大于 10 倍直管徑、下游大于 5 倍直管徑以內無任何閥門、彎頭、變徑等均勻的直管段，安裝點應充分遠離閥門、泵、高壓電和變頻器等干擾源。直管段盡量越長越好，以盡可能的消除各種干擾。

(3) 避免安裝在管道系統的*高點或帶有自由出口的豎直管道上并且流體方向向下。

(4) 對于開口或半滿管的管道，超聲波流量計應安裝在 U 型管段處。

(5) 充分考慮管內壁結垢狀況; 盡量選擇無結垢的管道進行安裝，如不能滿足時，可把結垢考慮為襯里以求較好的測量精度。經打磨后用測厚儀測量壁厚，如果數據混亂，則應該另換打磨點。

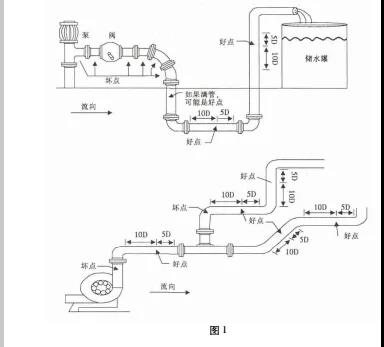

(6) 兩個傳感器必須安裝在管道軸面的水平方向上，并且在軸線水平位置 ± 45°范圍內安裝，盡量避免安裝在管段的正上方和正下方，以防止上部有不滿管、氣泡或下部有沉淀等現象影響傳感器正常測量。如果受安裝地點空間的限制而不能水平對稱安裝時，可在保證管內上部分無氣泡的條件下，垂直或有傾角地安裝傳感器。探頭的安裝位置好壞點如圖 1 所示。
